蘇州工業(yè)園區鴻坤環(huán)境科技有限公司是一家資深的地坪材料的專(zhuān)業(yè)生產(chǎn)廠(chǎng)家。為適應國家基礎建設發(fā)展的新需求，從2010年起專(zhuān)注彩色路面專(zhuān)用樹(shù)脂(HK-S51A)的研發(fā)和生產(chǎn)。

    鴻坤彩色路面專(zhuān)用樹(shù)脂(HK-S51A)為雙組份冷涂型材料，適用于鋪設在瀝青、混凝土及石材、鋼板等基面上。鴻坤彩色路面專(zhuān)用樹(shù)脂(HK-S51A)附著(zhù)力好、抗折性能優(yōu)異，特別能適應室外惡劣天氣及紫外線(xiàn)照射，與陶瓷顆粒等硬骨料有很好的和易性。

    通過(guò)多年的施工實(shí)踐，施工質(zhì)量贏(yíng)得了客戶(hù)和施工單位的認可。

    在施工實(shí)踐中，我們發(fā)現，因為多種原因，成品的彩色路面表面往往有許多裂紋，甚至通透的裂縫，嚴重的可把基礎瀝青破壞并撕裂，影響了彩色路面的美觀(guān)和使用壽命，這個(gè)問(wèn)題也困擾著(zhù)鴻坤。

    為了徹底解決難題，我們勘察了許多彩色路面，經(jīng)過(guò)對彩色路面的典型調查和分析，我們總結認為有以下三大原因造成了彩色路面裂縫的產(chǎn)生。

原因一、基礎原因，主要是瀝青路面

1、瀝青路面表層在尚未穩定時(shí)會(huì )出現細小裂縫，從而造成施工面層的裂縫。

2、 兩種材料的張力不同造成裂縫，瀝青路面屬柔性基礎，專(zhuān)用綠道樹(shù)脂固化后，剛性強，因附著(zhù)力好，無(wú)法與瀝青基礎脫離，隨著(zhù)瀝青基礎的變化，造成面層彩色路面的裂縫 。

3、鋪裝用瀝青標號不夠，針入度較大、硬度不夠。

4、瀝青混合料配合比不達標。

原因二、彩色路面專(zhuān)用樹(shù)脂質(zhì)量問(wèn)題

1、原料配合比不合理，造成成品樹(shù)脂剛性強、脆性大，抗折能力差，施工后成品容易開(kāi)裂。

2、彩色路面專(zhuān)用樹(shù)脂原料選擇不恰當，有的生產(chǎn)廠(chǎng)家因不了解材料性能或為了降低成本，而選用環(huán)氧樹(shù)脂，因環(huán)氧樹(shù)脂耐候性差，若采用它做主要原料，生產(chǎn)出的專(zhuān)用樹(shù)脂成品，不僅材料的脆性大，而且易粉化，造成表面顆粒脫落，影響彩色路面的防滑效果。

3、填料過(guò)多使強度降低，也是形成裂縫的主要原因之一。

原因三、施工和天氣的因素

1、施工現場(chǎng)，工人沒(méi)有按廠(chǎng)家的要求配比專(zhuān)用樹(shù)脂，施工后達不到要求的強度和韌性。

2、材料配比后熟化超時(shí)，不僅影響與基礎的附著(zhù)力也會(huì )造成裂縫。

3、施工后天氣氣溫的劇烈變化，同樣是形成表面裂縫不容忽視的因素。

 綜上所述，在很難改變基礎路面的狀況下，鴻坤公司加強了對彩色道路專(zhuān)用樹(shù)脂的改進(jìn)，主要措施是：

一、加強原材料的選擇

 采用韌性好的聚氨酯改性樹(shù)脂，配合耐候性強的進(jìn)口固化劑，從根本上保證了專(zhuān)用樹(shù)脂質(zhì)量，減少了裂縫的發(fā)生。

二、添加韌性材料

 降低材料的剛性、增加彩色道路專(zhuān)用樹(shù)脂的和易性和使用性能。

三、嚴格控制填料添加量

 保證生產(chǎn)出高品質(zhì)的彩色道路專(zhuān)用樹(shù)脂。

四、施工時(shí)

提醒施工隊注意天氣變化，降低出現裂縫的幾率。

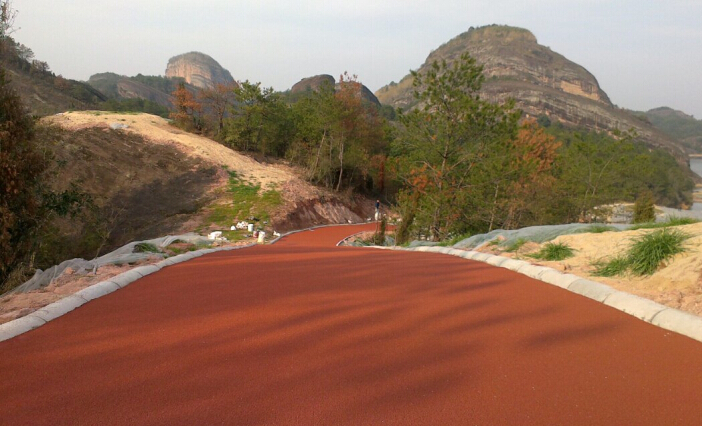

彩色道路專(zhuān)用樹(shù)脂調整后，在浙江寧海和江西龍虎山風(fēng)景區施工的彩色防滑路面，效果良好。
